Новинка!

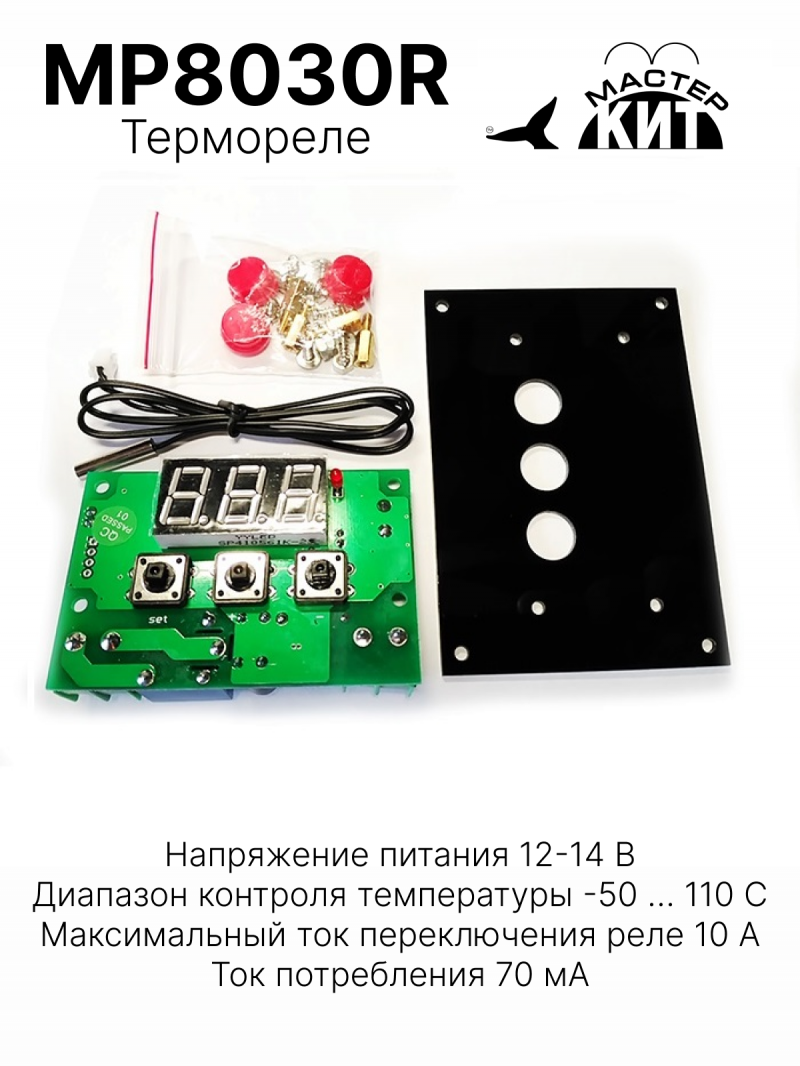

MP8030R

Встраиваемое термореле с лицевой панелью 2 кВт, 10А

Простое решение для вашей задачи!

Модуль представляет собой термостат с простым и понятным интерфейсом и предназначен для поддержания необходимой температуры воздуха в инкубаторах, теплицах, террариумах, в системах отопления, для управления температурой теплых полов, бассейнов, морозильных камер, систем для не замерзания водосливов и т.д. MP8030R управляется микроконтроллером STM8S003F3P6, который анализирует измеренную датчиком температуру, сравнивает ее с заданным значением, учитывает заданный режим работы, и на основании этих данных включает и отключает нагрузку. Коммутация осуществляется электромагнитным реле. Все настройки сохраняются в энергонезависимой памяти. Рекомендуемый источник питания - PW1245.

Готовый модуль

Пайка Программирование Датчики температуры Умный дом


Вы недавно смотрели

Технические характеристики

Напряжение питания, В
12-14
Диапазон контроля температуры, С
-50 … +110
Длина провода температурного датчика, см
30
Точность показания, С
0,1
Диапазон установки гистерезиса, С
0 … 15
Диапазон калибровки температуры, C
-7 … +7
Задержка включения реле, мин
0 … 10
Ток потребления, мА
70
Максимальный ток переключения реле, А
10
Диапазон рабочей температуры, С
-15 … +50С
Габаритные размеры, мм
65х45x10
Вес
62 г


Особенности

Защита от неправильного подключения питания.

Переключение режима работы нагреватель/охладитель.

Скорость обновления показаний температуры зависит от скорости изменения температуры.

Имеет режим калибровки для повышения точности измерения.

Таймер для задержки включения реле.

Звуковая индикация.

Водонепроницаемый термодатчик

Лицевая панель для удобства монтажа




*Управление нагрузкой мощностью до 4 кВт возможно с модулем расширения MP220op,

*Управление нагрузкой мощностью до 8 кВт возможно с модулем расширения MP246







Статьи

Обзор термостата MP8030R



Схемы

MP8030R - Встраиваемое термореле с лицевой панелью 2 кВт, 10А - Логика работы

Логика работы скачать


MP8030R - Встраиваемое термореле с лицевой панелью 2 кВт, 10А - Подключение

Подключение скачать




Комплектация

Модуль в сборе
1
Термодатчик
1
Лицевая панель
1
Кнопки с креплением
3
Инструкция
1


Что потребуется для сборки

Для подключения понадобится: провод, отвертка, бокорезы.



Подготовка к эксплуатации

Проверка:

Подключите питание, согласно инструкции.

Через несколько секунд на дисплее отобразится показания температуры.

Проверка завершена. Приятной эксплуатации.



Условия эксплуатации

Температура -30С до +50С.

Относительная влажность 20-80% без образования конденсата.



Меры предосторожности

Не превышайте максимально допустимое напряжение питания.

Не превышайте максимально допустимую мощность реле на модуле.

Не соблюдение данных требований приведет к выходу устройства из строя.



Комментарии

Комментарии

0 Виктор Лисицын 11.09.2017 19:00
Добрый день!

Есть ли возможность расширить верхний предел работы до +200 С, и в качестве датчика применить термометр сопротивления медный ТСМ-50М или ТСМ-100М?
Ответить | Ответить с цитатой | Цитировать
0 Советник 12.09.2017 09:26
Такой возможности нет.
Скоро в каталоге появится термореле с диапазоном от -100С до +1000С. Подпишитесь на рассылку и следите за новостями.
Ответить | Ответить с цитатой | Цитировать
