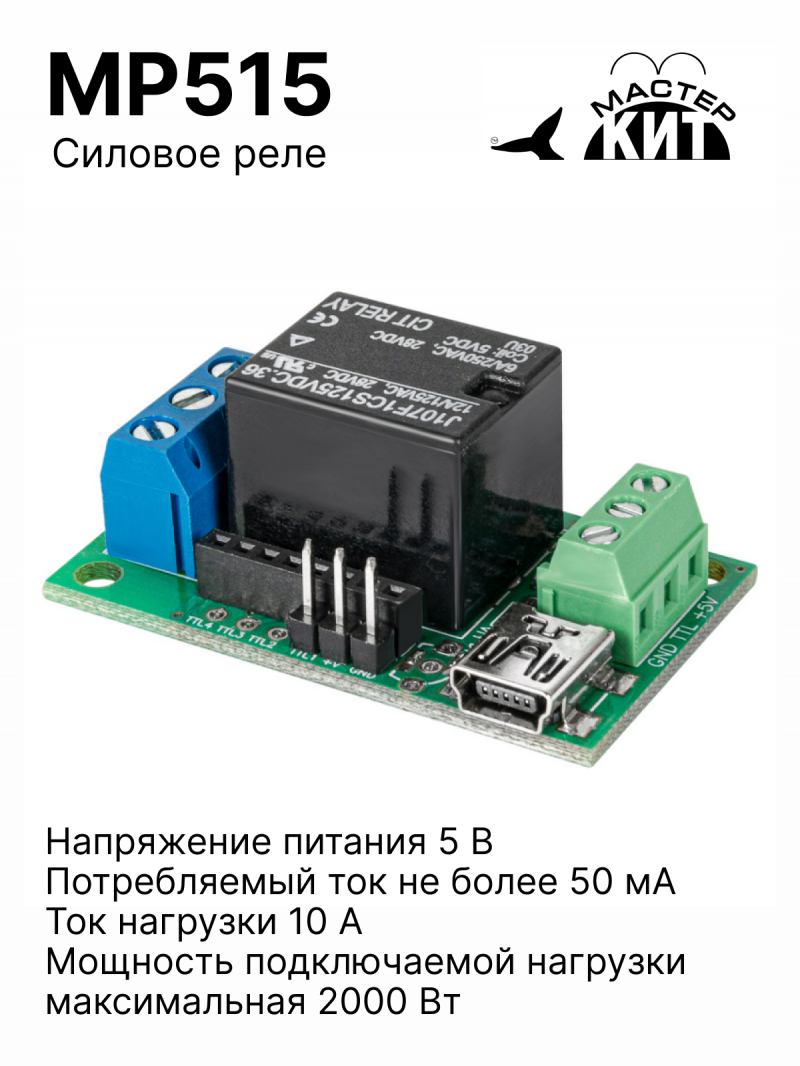

MP515

Силовое реле расширения 5В, для управления электроприборами 220В мощностью до 2 кВт (10А).

Простое решение для вашей задачи!

Комплектом дешевле!

Модуль предназначен для управления силовыми электроприборами от слаботочных выходов различных датчиков и устройств управления, обеспечивая гальваническую развязку от электроприбора. Для питания модуля потребуется управляющее напряжение 3-5В которое можно получить от головного устройства. В модуле предусмотрено место для установки беспроводного приемника MK324 диапазона 433 МГц. Питать модуль можно как от источника напряжением +5В, например PW0512, так и от USB порта ПК или адаптера зарядки смартфона или телефона. Модуль будет полезен для проектов на базе микроконтроллера или плат Arduino и Raspberry PI. Рекомендуемый источник питания - PW0512.

Готовый модуль

Прост в установке

Умный дом


Вы недавно смотрели

Технические характеристики

Напряжение питания (В)
5
Потребляемый ток, не более (мА)
50
Длина (мм)
44
Ширина (мм)
25
Высота (мм)
23
Вес, не более (г)
50
Максимально допустимый ток нагрузки (А)
10
Мощность подключаемой нагрузки, максимальная (Вт)
2000
Вес
20 г


Особенности

Возможность питания от USB порта ПК, а так же адаптера зарядки смартфона или сотового телефона

Большая мощность переключения 2кВт

Напряжение питания 5В

Индикация питания

Индикация включения

Клеммы под отвертку для подключения нагрузки, питания и управления.

PLS контакты для подключения питания и управления.

Малый ток управления 3 мА

Компактные размеры 44х25х23



Принцип работы

Модуль состоит из электронного ключа, выполненного на транзисторе и электромеханическом реле, которое способно коммутировать напряжение 220В с током до 10 А. Реле срабатывает при подаче на вход «TTL» управляющего напряжения 1 - 5 В при токе не менее 3 мА. Индикацией срабатывания реле является светодиод красного свечения. Светодиод зеленого свечения показывает наличие питания на модуле.



Конструкция устройства

Конструктивно модуль выполнен на печатной плате размерами 44х25 мм. На модуле установлены клеммы под отвертку для подключения нагрузки, линии питания и управления. Так же, на модуле установлен miniUSB разъем. Благо даря которому в качестве источника питания можно использовать адаптер заряда от смартфона или мобильного телефона.



Аналогичные

MP146



Схемы

MP515 - Силовое реле расширения 5В, для управления электроприборами 220В мощностью до 2 кВт (10А). - Схема

Схема скачать




Комплектация

Модуль
1
Иструкция
1


Что потребуется для сборки

Для подключения потребуется: отвертка, провод, бокорезы



Подготовка к эксплуатации

Проверка:

Подключите модуль к порту USB ПК или к источнику напряжения +5В. Должен зажечься зеленый светодиод.

Замкните пинцетом выводы TTL и +5V. Должно зажечься красный светодиод и сработать реле.

Проверка завершена. Приятной эксплуатации.



Условия эксплуатации

Температура -30С до +50С. Относительная влажность 95% без образования конденсата.



Внимание!

Не превышайте максимально допустимое напряжение питания модуля.

Не превышайте максимально допустимую мощность нагрузки.

При подключении питания соблюдайте полярность

Не соблюдение данных требований может привести к выходу устройства из строя.
