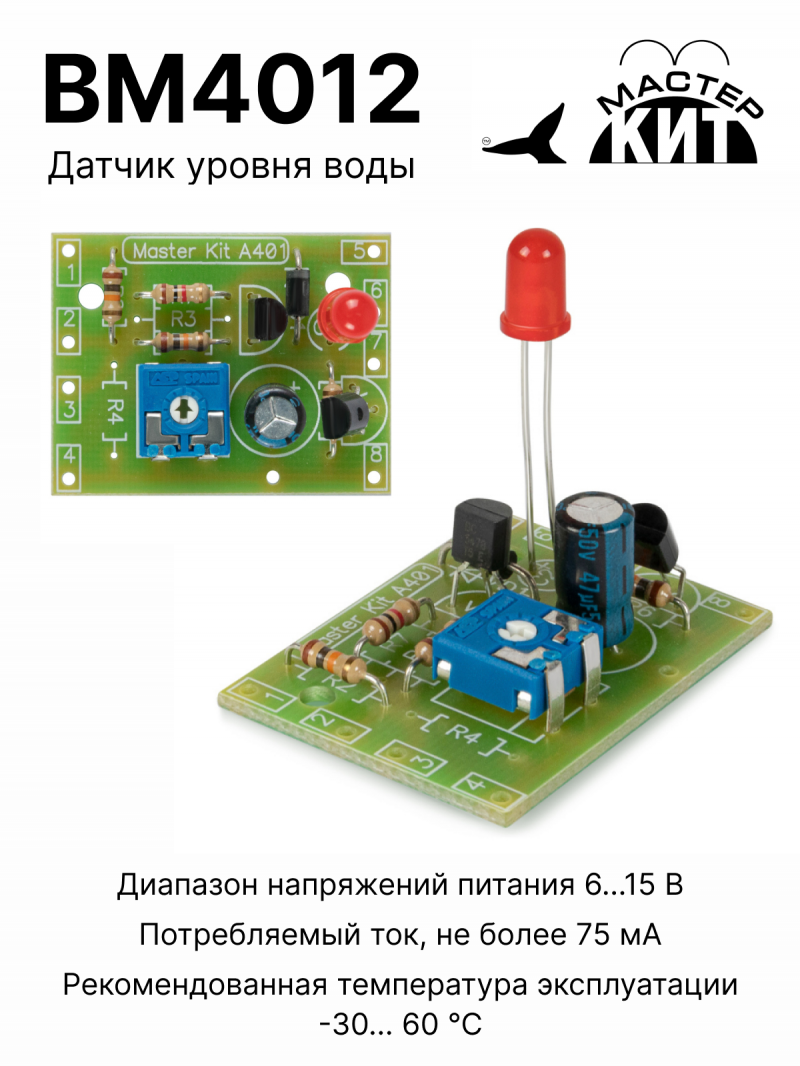

BM4012
Датчик уровня воды
Простое решение для вашей задачи!
Электронный конструктор для изготовления датчика уровня воды своими руками. В качестве датчика удобно использовать две пластины одностороннего фольгированного стеклотекстолита размерами 10x50 мм, который нужно подключить к данной плате. предназначен для контроля уровня жидкости в баке, резервуаре, ванне и других емкостях. По сигналу датчика происходит включение/выключение различных исполнительных устройств: водяной насос, световой или звуковой сигнализатор и т.д.
Вы покупаете печатную плату с установленными компонентами и подключаете к ней датчик, питание и при желании управлять мощной нагрузкой – реле (реле в комплект поставки не входит).
Есть в наличии - 324 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
Электронный конструктор для изготовления датчика уровня воды своими руками. В качестве датчика удобно использовать две пластины одностороннего фольгированного стеклотекстолита размерами 10x50 мм, который нужно подключить к данной плате. предназначен для контроля уровня жидкости в баке, резервуаре, ванне и других емкостях. По сигналу датчика происходит включение/выключение различных исполнительных устройств: водяной насос, световой или звуковой сигнализатор и т.д.
Вы покупаете печатную плату с установленными компонентами и подключаете к ней датчик, питание и при желании управлять мощной нагрузкой – реле (реле в комплект поставки не входит).
Технические характеристики
| Диапазон напряжений питания (B) | 6…15 |
| Тип питания | постоянный |
| Потребляемый ток, не более (мА) | 75 |
| Количество входов (шт) | 1 |
| Количество выходов (шт) | 1 |
| Рекомендованная температура эксплуатации (°С) | -30... 60 |
| Длина, мм | 40 |
| Ширина, мм | 30 |
| Высота, мм | 18 |
| Вес, г | 6 |
| Вес с упаковкой, г | 32 |
Инструкции
Схемы
Схема
Комплект поставки
- Модуль BM4012 - 1 шт.
- Инструкция - 1 шт.
Подготовка к эксплуатации
- Для подключения потребуется: провод, паяльник, бокорезы.
- Подключите датчик уровня воды к контактам 2 и 3. В качестве датчика удобно использовать две пластины одностороннего фольгированного стеклотекстолита размерами 10x50 мм. Изготавливайте контакты датчика, из пластин или проволоки, из нержавеющей стали. Пластины соединяют между собой на расстоянии 3-5 мм через изолирующие втулки так, чтобы фольгированные поверхности были обращены друг к другу и не замыкались между собой.
- Соедините источник постоянного напряжения с устройством в соответствии с принципиальной схемой («плюс» - конт.5, «минус» - конт. 8).
- Установите промежуточное электромагнитное реле (в комплект поставки не входит!) при использовании исполнительных устройств с током нагрузки более 75 мА. Обмотка реле должна подключаться к контактам 7 и 5.
- Включите питание, опустите датчик в емкость на необходимую глубину. Как только уровень жидкости достигнет уровня датчика, загорится индикаторный светодиод и с характерным щелчком сработает реле, подключив мощную сетевую нагрузку. Нагрузка будет подключена до тех пор, пока уровень воды не опустится ниже уровня датчика (или не поднимется выше, это зависит от того, какие контакты будут использоватья в реле для подключения нагрузки, нормально открытые НО или нормально замкнутые НЗ).
- В зависимости от конструкции датчика и параметров жидкости (ее удельного сопротивления) настройте необходимый порог срабатывания схемы подстроечным резистором R1.
Условия эксплуатации
- Температура -30С до +50С. Относительная влажность 20-80% без образования конденсата.
Меры предосторожности
- Не превышайте максимально допустимое напряжение питания модуля.
- Не путайте полярность питания модуля.
- Не превышайте максимально допустимую мощность нагрузки.
- Не соблюдение данных требований приведет к выходу устройства из строя.
Техническое обслуживание
- В случае использования датчика с постоянной чувствительностью, возможно заменить подстрочный резистор R1, предварительно установив необходимый порог срабатывания, на постоянный резистор R4 с сопротивлением, равным сопротивлению, замеренному на R1.
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
Вопросы и ответы
- Здравствуйте. Мне нужен контроль наличия воды в 12 емкостях. Можно использовать 12 ВМ4012 С одним блоком питания и одним сигнальным выходом?
- С одним источником питания можно. Вход для каждого датчика должен быть отдельный.
