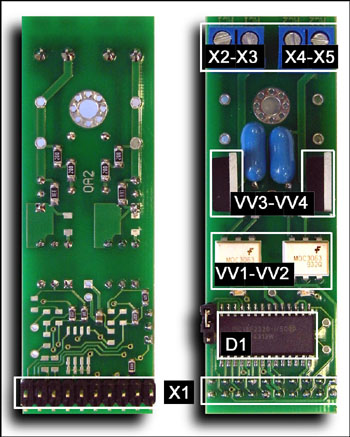

BM9311
Активный модуль на 2 силовых выхода (до 400В/1А AC) серии BASIC Pic

Нет в наличии

---

о поступлении на склад



Дополнительная информация

Модуль BM9311, предназначены для подключения силовых приборов непосредственно к системе, собранной на базе комплекта Серии BM93ХХ. Модуль имеет два независимых гальванически развязанных силовых выхода.

!Краткая характеристика: Микроконтроллер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .PIC18F2520 Частота процессора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 МГц Объем EEPROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .128 Байт Пользовательский интерфейс . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I2C Количество силовых выходов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Наличие демпфера для каждого силового выхода . . . . . . . . . . . . . . . . . . . . . . . . . .Да Напряжение изоляции между кроссом и выходом, (не менее) . . . . . . . . . . . . . . .2.5 кВ Напряжение изоляции между выходами, (не менее) . . . . . . . . . . . . . . . . . . . . . . 2.5 кВ Выход в режиме переменного тока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600 В / 1 А Нагрузочная способность дополнительных линий ввода/вывода . . . . . . . . . . . . . 20 мА Потребление (без учета вытекающих токов) . . . . . . . . . . . . . . . . . . . . . . . . . . . < 40 мА Температурный диапазон . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 …+40C Габаритные размеры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25х76х20 мм

Каждый из силовых выходов выведен на индивидуальный разъем и снабжен светодиодным индикатором состояния "включено". Использование модулей BM9311, совместно с пассивными модулями позволяет заметно удешевить готовую систему. В модуле использован микроконтроллер PIC18F2520, который обеспечивает работу с интерфейсами I2C через кросс и обслуживает основные линии и линии расширения. Подключение модуля к системе производится через кросс на материнской плате с использованием интерфейса I2C. В системе может присутствовать множество таких модулей т.к. каждый из них имеет индивидуальный адрес, записанный в EEPROM (адрес и другие параметры могут быть изменены пользователем). Режим работы каждой линии ввода/вывода определяется индивидуально путем оперативной записи в соответствующие регистры PIC18F2520 через I2C. Модули, при включении, обеспечивают загрузку предварительно сохраненных в EEPROM регистров и ОЗУ PIC18F2520, что позволяет сохранять выбранные режимы и не тратить время на их инициализацию при каждом включении. !Дополнительные возможности: Модуль BM9311, кроме обслуживания своих основных силовых выходов, позволяет подключить к системе дополнительно еще несколько пассивных модулей т.к. дополнительные линии ввода/вывода выведены на кросс материнской платы и могут быть использованы этими модулями. Количество дополнительных линий ввода/вывода . . . . . . . . . . . . . . . . . . . . . . . . 14 из них линий АЦП 10 Бит . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Нагрузочная способность дополнительных линий ввода/вывода . . . . . . . . . 20 мА

!Скачать:
Подробное описание базовой прошивки
Описание языка BASIC для микроконтроллерного модуля
Программа basic terminal
Программа pic18_terminal

Программа на бейсике для смены адресов активных модулей в сети. Очень упрощает жизнь строителям многомодульных проектов. Скачать!
Обсудить и получить более подробную информацию Вы можете на ветке Конференции, посвящённой этому устройству.
Посмотреть видео
