NM2042

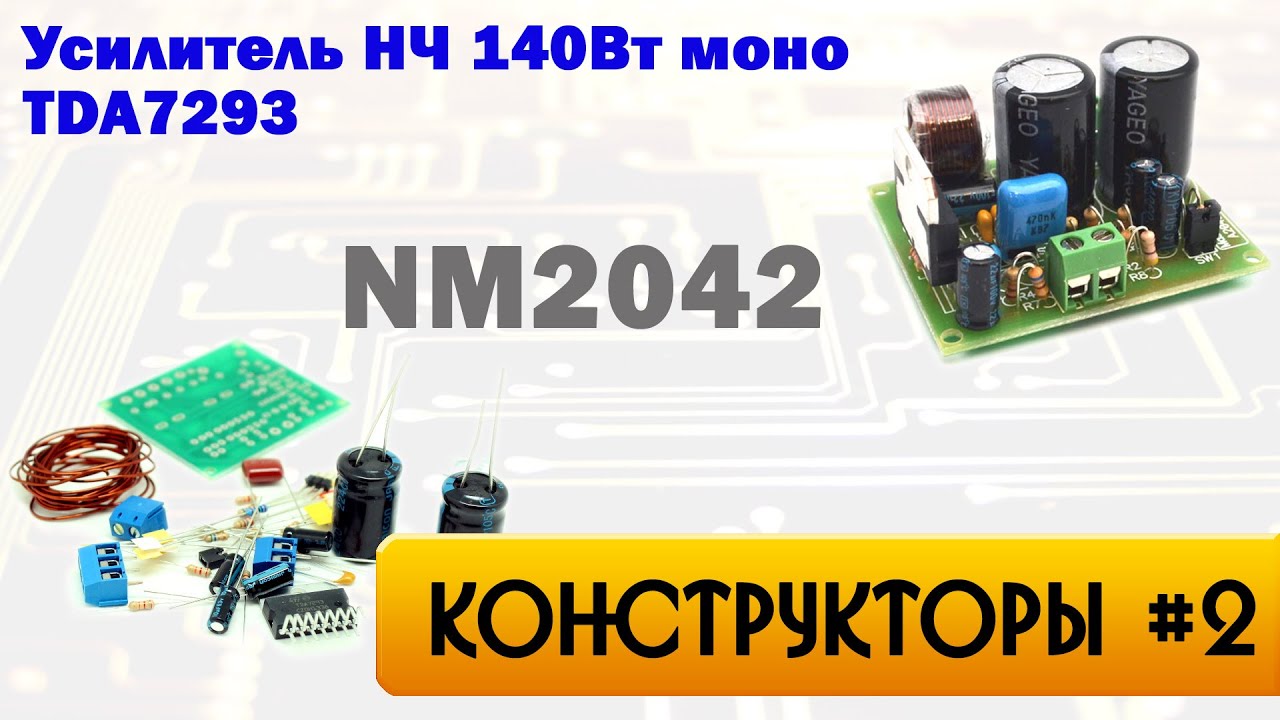

Набор для сборки усилителя НЧ 140Вт, моно (TDA7293)

Простое решение для вашей задачи!

Предлагаемый набор позволит радиолюбителю собрать простой и надежный мощный усилитель НЧ, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений и сопротивлений нагрузки. Области применения данного УНЧ крайне разнообразны. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера.

Набор для сборки

Пайка Программирование


Вы недавно смотрели

Технические характеристики

Тип питания
постоянный, двуполярное
Номинальная выходная мощность, на канал
100 Вт
Сопротивление нагрузки, не менее
4 Ом
Потребляемый ток, не более
3000 мА
Количество входов
1
Диапазон напряжений питания
12...40 В
Количество выходов
1
Полоса частот
20...20000 Гц
Рекомендованная температура эксплуатации
0…70 °С
Длина
47 мм
Ширина
55 мм
Высота
45 мм
Вес, не более
200 г
Количество каналов усиления
1
Вес
85 г


Особенности

Усилитель рассчитан для двуполярного питания.



Принцип работы

УНЧ выполнен на интегральной микросхеме TDA7293. Эта ИМС представляет собой УНЧ класса АВ. Благодаря широкому диапазону питающих напряжений и возможности отдавать ток в нагрузку до 3А, микросхема обеспечивает одинаковую максимальную выходную мощность на нагрузках от 4 Ом до 8 Ом. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления и возможность параллельного включения нескольких ИМС.



Конструкция устройства

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита с размерами 47х55 мм. Конструкция предусматривает установку платы в корпус, для этого предусмотрены монтажные отверстия по краям платы под винты 2,5 мм. Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTE/ST-BY для “мягкого” включения УНЧ. Микросхему усилителя необходимо установить на теплоотвод (в комплект набора не входит) площадью не менее 400мм2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС. Между корпусом микросхемы и радиатором необходимо установить диэлектрическую теплопроводящую подложку.



Статьи

Новые мощные УНЧ класса Hi-Fi (NM2042 и NM2043)



Схемы

NM2042 - Набор для сборки усилителя НЧ 140Вт, моно (TDA7293) - Схема

Схема скачать


NM2042 - Набор для сборки усилителя НЧ 140Вт, моно (TDA7293) - Вариант питания 1

Вариант питания 1 скачать


NM2042 - Набор для сборки усилителя НЧ 140Вт, моно (TDA7293) - Вариант питания 2

Вариант питания 2 скачать




Комплектация

Печатная плата.
1
Набор компонентов.
1
Инструкция.
1


Что потребуется для сборки

Для сборки понадобится: провод, паяльник, бокорезы.



Порядок сборки

Соблюдайте следующие требования:

При установки постоянных резисторов контролируйте их номинал с помощью мультиметра.

При монтаже используйте только неактивный флюс.

Перед первым включением проверьте монтаж на отсутствие короткого замыкания дорожек.

При правильном монтаже устройство начинает работать сразу и не требует настройки.



Подготовка к эксплуатации

Проверка:

Подключите акустическую систему к контактам X4, Х5.

Подайте питание +12В на контакты X3, Х6, Х7 соблюдая полярность.

Коснитесь пальцем контакта X1. При этом в динамике должно раздаться легкий фон.

Проверка завершена. Приятной эксплуатации.



Условия эксплуатации

Температура -30С до +50С.

Относительная влажность 20-80% без образования конденсата.



Меры предосторожности

Не превышайте максимально допустимое напряжение питания модуля.

Не путайте полярность питания модуля.

Не соблюдение данных требований приведет к выходу устройства из строя.

Эксплуатируйте усилитель только с акустикой сопротивлением 4-16 Ом.



Комментарии

Комментарии

0 бронс 24.07.2016 08:53
чем запитать этот чудо усилитель для домашнего прослушивания в режиме стерео. какой надо трансформатор желательно марку
Ответить | Ответить с цитатой | Цитировать
0 Константин 04.08.2016 13:50
Подходящего готового блока питания у нас нет. Можно собрать из двух готовых блоков питания (каждый напряжением 12-25В на ток от 5А), как показано на рисунке выше.
Ответить | Ответить с цитатой | Цитировать
0 Павел Шлыков 08.09.2016 10:01
Добрый день. Собрал, подключил, все без проблем, но после включения западает(выталкивается) дифузор динамика и все. БП на 12V 2.1A. Что делать?
Ответить | Ответить с цитатой | Цитировать
0 Советник 08.09.2016 10:15
Симптомы показывают на плохую фильтрацию по питанию. Проверьте работу усилителя от батарей или аккумуляторов.
Ответить | Ответить с цитатой | Цитировать
0 Советник 08.09.2016 10:16
Симптомы показывают на плохую фильтрацию по питанию. Проверьте работу усилителя от батарей или аккумуляторов.
Ответить | Ответить с цитатой | Цитировать
0 Павел Шлыков 08.09.2016 12:26
А не может быть проблема в том, что неправильно намотал или подключил катушку?
Ответить | Ответить с цитатой | Цитировать
0 Советник 08.09.2016 12:48
Вообще, небольшое смещение это нормально.
Ответить | Ответить с цитатой | Цитировать
0 DimonNT 02.10.2016 14:05
Подскажите такой момент: Подключаю сей дивайз к источнику питания, регулируемому, выставяляю 25 вольт, у динамика такая характеристика 6ом 25вт
Источник подаю с телефона, подключаю через Jack 3.5mm
И тут пошла размытая информация: Когда делаю звук на 50% то звучит нормально, но если буду повышать дальше, то динамик захлёбывается, хотя громкости особо нет...
В чём может быть беда?
Ответить | Ответить с цитатой | Цитировать
0 Советник 03.10.2016 17:04
Симптомы показывают на неисправность микросхемы, необходима замена. Возможен пробой статическим электричеством при монтаже.
Ответить | Ответить с цитатой | Цитировать
0 Antes_74 26.04.2017 15:20
Не тянет по току блок питания. Слабенький он, судя по описанному поведению.
Ответить | Ответить с цитатой | Цитировать
0 DimonNT 03.10.2016 16:13
Подскажите такой момент: Подключаю сей дивайз к источнику питания, регулируемому, выставяляю 25 вольт, у динамика такая характеристика 6ом 25вт
Источник подаю с телефона, подключаю через Jack 3.5mm
И тут пошла размытая информация: Когда делаю звук на 50% то звучит нормально, но если буду повышать дальше, то динамик захлёбывается, хотя громкости особо нет...
В чём может быть беда?
И почему удаляете мой вопрос?
По входу перегрузок нет, я пробовал через EQ на компьютере плавно поднимать VOL и ровно на 50% начинает хрипеть и выше соотвественно...
Я что-то грешу на TDA ибо это явный признак её смерти
Ответить | Ответить с цитатой | Цитировать
