Новинка!

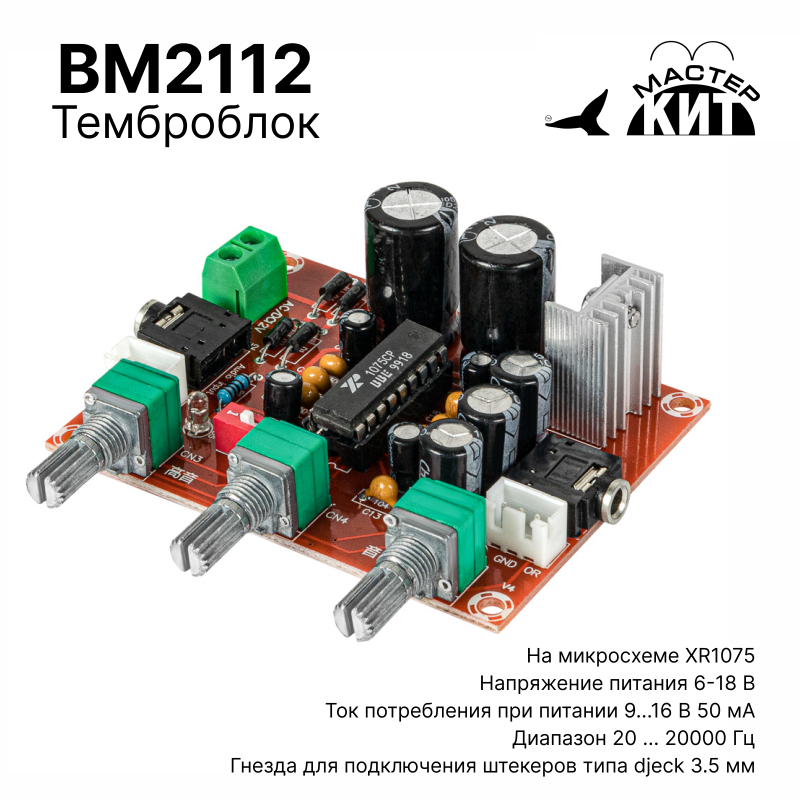

BM2112

Встраиваемый темброблок на базе XR1075

Отличное решение для вашего музыкального комплекса!

Комплектом дешевле!

Высококачественный компактный стереофонический темброблок предназначен для регулирования тембра высоких и низких частот с регулировкой уровня громкости в стерео аппаратуре высокого класса. Модуль рассчитан на питание как постоянным так и переменным напряжением напрямую от трансформатора. На модуле, для быстрого подключения установлены гнезда для кабеля с разъёмами типа jack 3.5 мм. Будет полезен в качестве предварительного усилителя аудио комплекса и будет незаменим для модернизации устаревших усилителей мощности НЧ.

Готовый модуль

Прослушивание


Новинки

Вы недавно смотрели

Технические характеристики

Напряжение питания, В ~ или =
6-18
Ток потребления при питании 9...16 В, мА
50
Частотный диапазон, Гц
20 ... 20000
Отношение сигнал/шум, дБ
95
Разделение каналов, дБ
75
Коэффициент гармоник на частоте 1 кГц, %
0,06
Входное сопротивление, кОм
10
Выходное сопротивление, Ом
20
Диапазон регулировки громкости, дБ
75
Диапазон регулировки тембра, дБ
15
Габаритные размеры
70х55x30
Вес
62 г


Особенности

Однополярное питание

Защита от неправильного подключения полярности

Функция отключения регулировки тембра

Гнезда для подключения штекеров типа djeck 3.5 мм.

Компактные размеры



Статьи

Обзор темброблока BM2112 на микросхеме XR1075 BBE



Схемы

BM2112 - Встраиваемый темброблок на базе XR1075 - Подключение

Подключение скачать




Комплектация

Модуль в сборе
1
Инструкция
1


Что потребуется для сборки

Для подключения понадобится: экранированный провод, паяльник, бокорезы.



Подготовка к эксплуатации

Проверка:

Подключите источник звука к гнезду IN

Подключите усилитель или наушники к гнезду OUT

Установите переключатель S1 в положение ON

Подайте питание 9-12В на модуль.

Вращением регуляторов громкости и тембра, должен меняться уровень громкости и окраска звука.

Приятной эксплуатации.



Условия эксплуатации

Температура -15С до +50С.

Относительная влажность 20-80% без образования конденсата.



Меры предосторожности

Не превышайте максимально допустимое напряжение питания.

Не соблюдение данных требований приведет к выходу устройства из строя.



Вопросы и ответы

есть усилитель нч 30вт динамик широкополоснк с картонным рупорм и куполом (метал),подключаю мини пульт YAMAHA, мало вч. сможет ли помочь внедрение ВМ2112 ? С уважением, Аркадий.

Теоретически да, нужно будет завалить низкие частоты и прибавить высокие.
