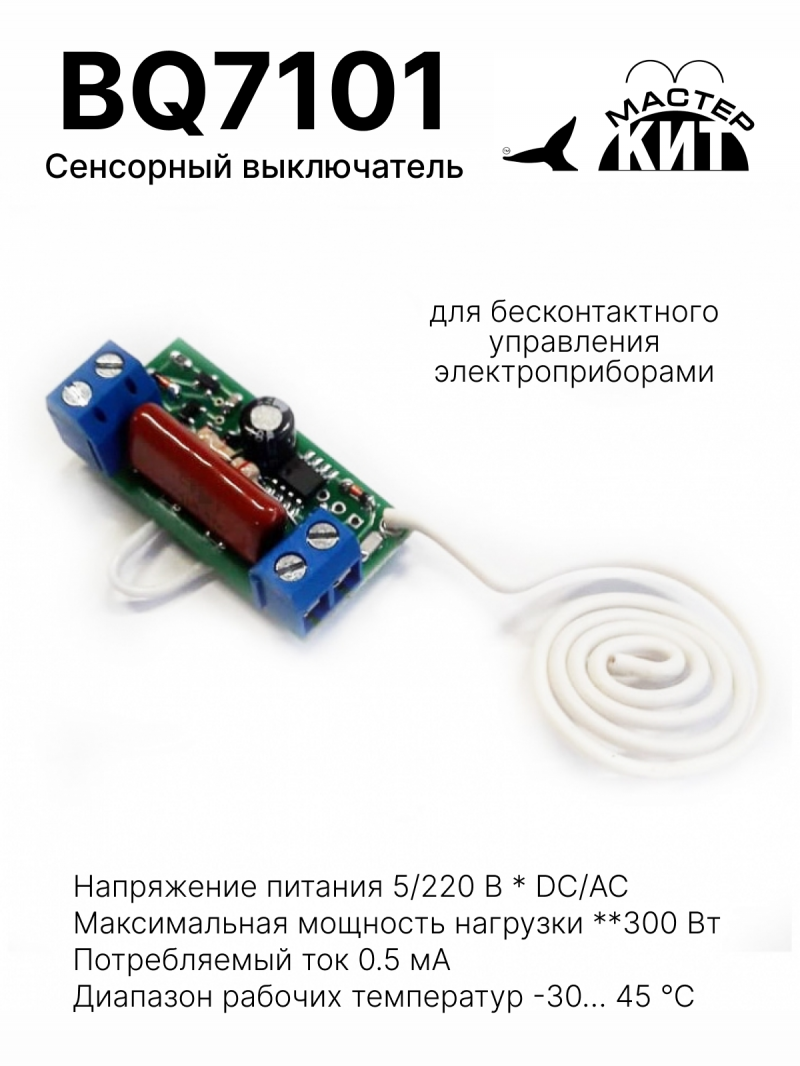

BQ7101
Сенсорный выключатель для бесконтактного управления электроприборами

Сенсорный выключатель BQ7101 предназначен для бесконтактного управления электроприборами 5/220 В. Позволяет включать и выключать свет и различные электроприборы бесконтактным способом. Будет незаменим для управления освещением в системах умный дом.

Есть в наличии


Как получить:

Стоимость и варианты доставки будут рассчитаны в корзине


980
скидка 90

890
+ 45 бонусов на счет

в корзине 0 шт.


Сенсорный выключатель BQ7101 предназначен для бесконтактного управления электроприборами 5/220 В. Позволяет включать и выключать свет и различные электроприборы бесконтактным способом. Будет незаменим для управления освещением в системах умный дом.

Технические характеристики

Напряжение питания, В * DC/AC5 / 220
Максимальная мощность нагрузки, Вт **300
Потребляемый ток, мА0.5
Диапазон рабочих температур, °С-30… 45
Габаритны модуля, мм40х21х18
Вес без упаковки, г13
Вес с упаковкой, г 45

Инструкции


Особенности

  • Выбор напряжения питания
  • Компактное исполнение
  • Возможно изменение логики работы устройства по желанию заказчика.
  • Для питания от сети 220В необходимо удалить перемычку с обратной стороны платы, которая установлена параллельно конденсатору.
  • Возможно увеличение коммутируемой мощности более 300 Вт.

Дополнительная информация

Применение дополнительных радиаторов для транзисторов (отдельный для каждого транзистора!) позволит увеличить ток нагрузки до 5А.


Схемы

Схема - BQ7101 - Сенсорный выключатель для бесконтактного управления электроприборами

Схема


Условия эксплуатации

  • Для увеличения чувствительности необходимо увеличить площадь сенсора.
  • Близко расположенные проводники или металлические части конструкции, снижают чувствительность сенсора.

Меры предосторожности

  • При питании 220В сенсор, радиаторы и все компоненты выключателя должны быть обязательно изолированы, т.к. устройство не имеет гальванической развязки с питающей сетью!

Техническое обслуживание

  • Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.

Вопросы и ответы

  • Здравствуйте! У Вас на схеме не обозначена полярность. Я включил светодиодную ленту с полярностью: "-" на крайний контакт разъёма, у кромки платы. Плата не работает. Прошу разъяснить, что я делаю не так. Спасибо.
    • На крайний контакт нужно подавать "+". И не забудьте, что напряжение коммутации в этом случае (при установленной перемычке на конденсаторе) не должно быть выше 6В.
  • Как-то можно отрегулировать чувствительность? Срабатывет только при резком прикосновении к проводу-сеносору, при попытке его удлинить вообще не работатет.
    • Возможно проблема с качеством источника питания. Временно запитайте устройство от батареи или аккумулятора и проверьте работу.
  • Как изменить чувствительность сенсора? Практически не работоспособное устройство. Срабатывает только при резком прикосновении у самого оснавания (к платы).
    • Возможно проблема с качеством источника питания. Временно запитайте устройство от батареи или аккумулятора и проверьте работу.
  • Как изменить чувствительность сенсора? Практически не работоспособное устройство. Срабатывает только при резком прикосновении у самого оснавания (к платы).
    • Возможно проблема с качеством источника питания. Временно запитайте устройство от батареи или аккумулятора и проверьте работу.
  • Как изменить чувствительность сенсора? Практически не работоспособное устройство. Срабатывает только при резком прикосновении у самого оснавания (к платы).
    • Возможно проблема с качеством источника питания. Временно запитайте устройство от батареи или аккумулятора и проверьте работу.
  • Уже задавал воапрос, уточняю. Режим 220 вольт, как изменить чувствительность сенсора? Практически не работоспособное устройство. Срабатывает только при резком прикосновении у самого оснавания (к платы).
    • Для увеличения чувствительности необходимо увеличить площадь сенсора. Близко расположенные проводники или металлические части конструкции снижают чувствительность сенсора.
